柏拉图，又称帕累托图或排列图，是用直方图和折线图组合的图表手段，将导致结果的各项已知因素系统地加以分类，计算出该项目发生的频率（或数量、金额等）的数值及所占百分比例，并依大小顺序排列，制作成累计值图以分析问题的主要原因的一种质量工具。

它能快速找出在所有影响因素中，占主导地位的因素。

柏拉图抓重点，它是把握重点的利器。

它能帮助你从纷繁复杂的异常或原因中，找到重点改善项。它的图形形象地体现了“少数重要，多数次要”的规律。

柏拉图有三个坐标轴，一个横坐标，两个纵坐标。

横坐标，用于排列对比的项目，如引起不合格的人员类、设备类、材料类、方法类等项目

两个纵坐标，其中：左纵坐标，一般是不合格数和不合格金额；右纵坐标，一般是累计百分比，即各个比较项目在总数中所占比例的累计值。

步骤一：数据收集

我们以一场篮球赛，其中一支球队的失分项为例，进行数据收集。

步骤二：归类统计

收集比赛中该篮球队失分项的数据后，我们将原始数据进行初步的分类统计，可以得出下图右侧的统计表。

第三步：排序与计算

接下来我们要对归类统计的数据进行进一步的处理：

首先对分数从高到低依次排序，然后在EXCEL表中，选择图中所示单元格，输入公式：C2/($C$2:$C$7)，回车确认。然后鼠标放置刚才的单元格右下角，当鼠标变成一个小“+”号时，双击鼠标左键，就可以生成下方各行对应“单项百分比”数值了。

然后鼠标选择下图所示“单项百分比”数值区域，点击鼠标右键，然后选择“单元格格式”，就会弹出如下图所示的弹窗，选择其中的百分比，小数位数默认选择2，点击确定，就可将图中小数部分变成百分比显示。

然后在“单项百分比”右侧增加一列，为“累计百分比”，除了第一个数等于对应单项百分比之外，如图，在第二个单元格输入如图公式：“=E2+D3”，然后和计算“单项百分比”时一样，鼠标放置刚才的单元格右下角，当鼠标变成一个小“+”号时，双击鼠标左键，就可以生成下方各行对应“单项百分比”数值了。然后将小数显示改为百分比显示即可。

最终我们将得到如下图所示的表格。

第四步：绘制柏拉图

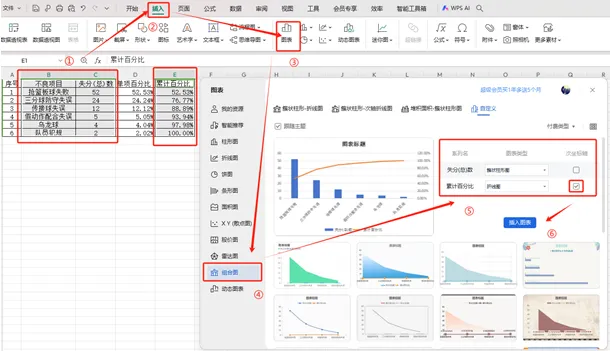

根据第三步中最后得到的表格数据，按下图所示①-⑥个小步骤进行操作，我们就可以得到一个初版的柏拉图了。

然后再简单的对以上生成的柏拉图进行美化，如：修改标题、柱形宽度、数据标签等。

第五步：得出结论

当然我们制作柏拉图，最终的目的还是为了分析数据，得出结论。

那么我们该如何对柏拉图进行分析呢？赶紧到智胜现场平台学习《柏拉图》课程吧。
